閘門系列之弧形閘門

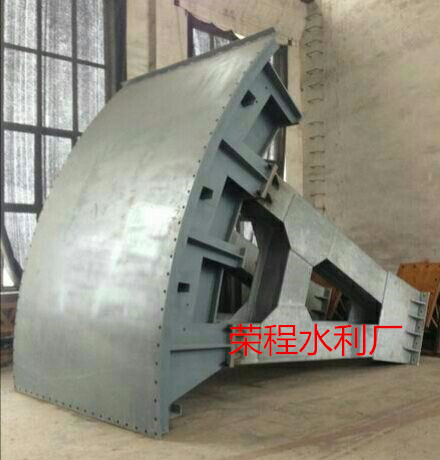

 閘門系列產品弧形閘門是20多種規格的閘門類型之一，材料一般由鋼制和鑄鐵制成。它由四部分組成：門扇、支撐臂、支撐鉸鏈和止水裝置。門扇是近似平面系統的弧形壓縮面，由弧形面板和一次梁和二次梁的梁組成。門梁格架有兩種主要形式：主梁體系和主梁體系。主梁系統常用于平頂或?qū)捀弑然⌒伍l門，主縱梁系統常用于小孔弧形閘門的高水頭寬高比。弧形閘門的支撐臂支撐門扇，并將徑向力傳遞給支撐軸。一個非常窄的弧形閘門也有一個支撐臂框架，它被稱為單臂弧形閘門。支撐臂分為直臂和斜臂，斜臂主要用于寬口徑弧形閘門。每個側臂主要由兩個承壓構件(柱)組成。對于較大的高度，每側也使用三個承壓構件。所述支撐鉸鏈由鉸鏈、固定軸和固定鉸鏈座組成，所述固定鉸鏈座與所述支撐臂連接。鉸鏈座與建筑物上的埋藏構件牢固地連接，并傳遞到基礎。支撐鉸鏈應是柔性的，其安裝位置應高于下游表面。支撐鉸鏈具有圓柱形鉸鏈和錐形鉸鏈。圓柱鉸鏈結構簡單，制造安裝方便，應用廣泛;圓錐鉸鏈主要用于大跨度(寬)開頂弧形閘門。

　　弧形閘門其支撐臂的支撐鉸鏈位于圓的中心，當閘門打開和關閉時，閘門圍繞支撐鉸鏈旋轉。弧形閘門由旋轉門體、內嵌構件和啟閉設備三部分組成。弧形閘門由于啟閉力小，水力條件好，在各種水路中廣泛用作工作閘門。

　　弧形閘門可以制成：

　　1、根據閘門頂部以上水位的深度，可分為開頂式和井下式。水庫水位不超過閘門頂部，稱為頂門弧形閘門。水庫水位高于閘門頂部。它被稱為潛孔弧形閘門(也稱為深孔弧形閘門或高壓弧形閘門)。

　　2、根據傳遞臂可分為斜臂式和直臂式。前者主要用于寬孔高孔。后者主要用于寬高度的小孔。

　　3、根據支承鉸鏈的形式，可分為圓柱鉸鏈、圓錐鉸鏈、球鉸鏈和雙圓柱鉸鏈?zhǔn)綇较蜷l門。

　　4、根據閘門葉片的結構，可分為主縱梁式和主梁式徑向閘門(后水壓力下稱為反向徑向閘門)。
